Línea de la protuberancia del tubo del HDPE del abastecimiento de agua de la coextrusión del HDPE de la Tres-capa que hace la máquina
Somos muy profesionales en producir la cadena de producción del tubo de HDPE/PE. Desarrollada por la compañía provechosa para ambas partes se ofrece de la estructura única, alto nivel de operación automática, fácil y de funcionamiento continuo confiable estable de la fabricación.
Características del tubo Machiner:
1- 30m/min de la velocidad lineal máxima de la protuberancia, capacidad y bajo consumo de energía grande, y protuberancia multi alcanzada del co de las capas con 1-5 capas.
2 - el arbusto de cobre es de desgaste-resistencia y prevenir la salida material que puede garantizar un funcionamiento estable del extrusor.
3 - alimentación material vía el surco espiral, transmisión eficiente y pueden reducir con eficacia contrapresión en el extrusor.
4 - zona única del diseño (barrera, corte y de mezcla) garantiza un efecto de plastificación uniformado, y puede reducir la presión sobre el tornillo que garantiza una capacidad de salida de alta velocidad y estable.
5 - la alta caja de engranajes del esfuerzo de torsión tiene una figuración elegante, construcción compacta, capacidad de carga de poco ruido, alta, alta eficacia de la transmisión puede asegurar la operación sin problemas de largo tiempo;
6 - PCA (sistema de refrigeración por aire del tubo) de la cabeza del dado en gran parte aumentar la velocidad de la protuberancia y disminuir la longitud de enfriamiento de la línea de la protuberancia, y mejorar calidad de la superficie interna del tubo;
7 - el sistema que controla inteligente del PLC con el interfaz humano-amistoso hace la operación fácilmente y convenientemente;
8 - cortador sin rebabas que sigue superficie que corta plana y lisa del tubo.
Tenemos acción en nuestra fábrica, usted podemos venir visitar en cualquier momento.
La cadena de producción entera consiste en las siete piezas siguientes:
|
|
|
|
|
|
Extrusor de solo tornillo con el sistema de alimentación automático
|
|
|
|
Molde
|
|
|
|
El tanque de calibración del vacío
|
|
| 4 |
El tanque de la refrigeración por agua |
1set |
|
|
Máquina del recorrido-apagado
|
|
|
|
|
|
|
|
|
|
El tubo producido por nuestra máquina tiene el rigidity&strength moderado, buena flexibilidad, se arrastra resistencia de la grieta de tensión resistente, ambiental y propiedad de fusión caliente favorable. Es tan ampliamente utilizado en los campos del abastecimiento de agua, del drenaje, del suministro de gas, del etc.
| Modelo del extrusor |
Diámetro del tubo
(milímetro) |
Capacidad de producción
(kg/h) |
Poder total
(kw/h) |
| SJ50 |
16~63 |
100~150 |
75 |
| SJ65 |
75~160 |
300~350 |
160 |
| SJ75 |
200~400 |
600~700 |
280 |
| SJ90 |
450~630 |
800~850 |
350 |
| SJ120 |
710~1200 |
1200~1300 |
700 |
| SJ150 |
1200~2000 |
1400~1500 |
1000 |
Imágenes de los detalles

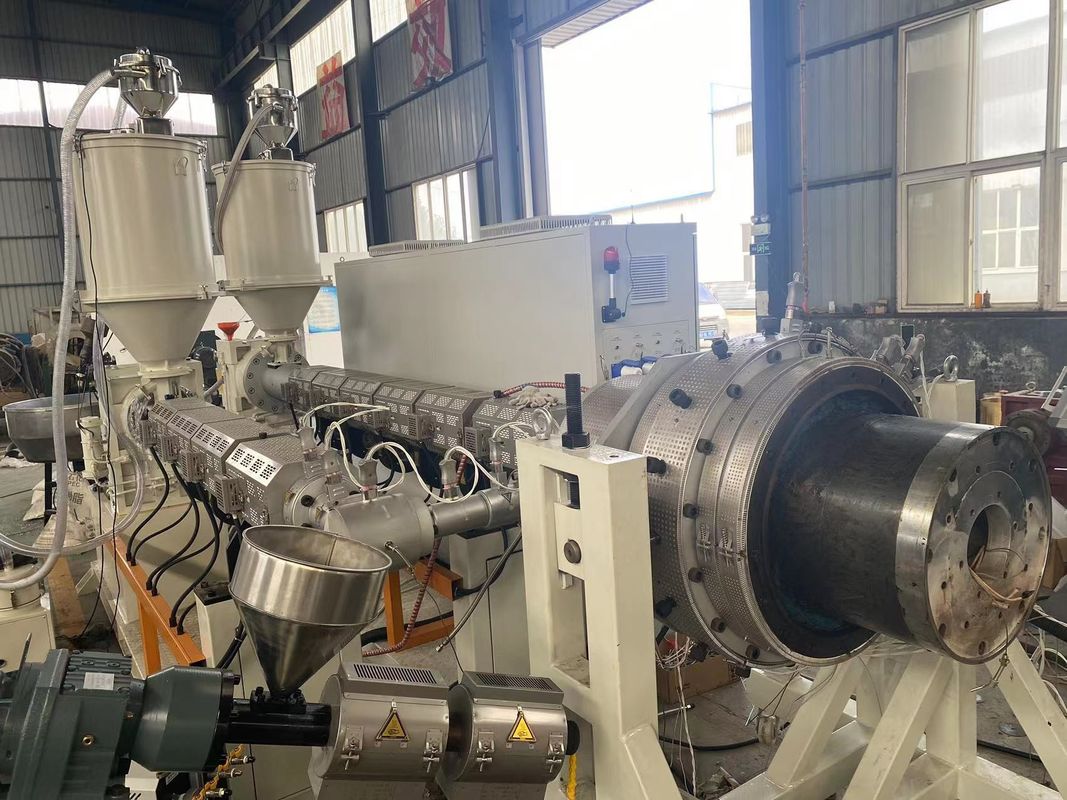

extrusor de tornillo 1.Single con el sistema de alimentación automático:
Según los requisitos de diversos diámetros, de diversos gruesos de pared y de diversa salida de tubos,
tenemos muchos modelos de los extrusores de solo tornillo especiales a elegir de. Adopta un tornillo especialmente diseñado
la estructura, que puede calentar uniformemente, plastifica los gránulos del PE y saca los tubos.
(1) marca del motor: Siemens
(2) marca del inversor: Delta
(3) marca del contactor: Siemens
(4) marca de la retransmisión: Omron
(5) material del tornillo y del barril: 38CrMoAlA.
(6) método de calefacción: Calefacción de la fundición de aluminio de cerámica o
El molde se hace del acero de aleación de alta calidad, el canal de flujo interno es cromo plateado y pulido altamente,
cuál es desgaste-resistente y resistente a la corrosión; Con la manga de clasificación especial, la velocidad de la producción del producto
es la altura y la superficie del tubo es buena.
(1) material: 40GR
(2) tamaño: Modificado para requisitos particulares

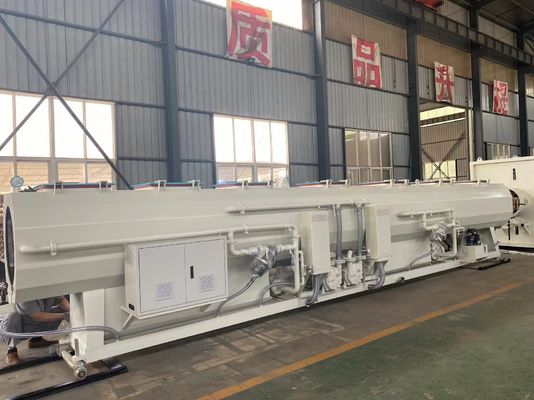

3.Calibrating y el tanque de enfriamiento:
El tanque de calibración y de enfriamiento puede calibrar y refrescar el tubo del molde.
(1) poder de la bomba de vacío: 4 kilovatios
(2) material de acero inoxidable: 1Cr18NiTi
(3) diámetro del tanque: Modificado para requisitos particulares
(4) longitud del tanque: 6 m
el tanque de enfriamiento 4.Water
(1) poder de la bomba de agua: 2,2 kw*2
(2) rocía el enfriamiento: Boca del ABS; Tubería de acero inoxidable
(3) método: Rociadura Enforced
(4) longitud del tanque: 6 m
La máquina del recorrido-apagado puede transportar el tubo a la cortadora.
(1) acarreo de poder: 1,5 kilovatios
(2) fijación de estilo con abrazadera: Fijación con abrazadera neumática
(3) transductor: Transductor de Siemens
(4) acarreo del tipo de la pista: Bloque plástico
(5) longitud de fijación con abrazadera eficaz 1800 milímetros
máquina 6.Cutting:
La cortadora especial para el tubo adopta el cepo rotatorio, es conveniente para diversos diámetros del tubo,
evita el problema del cepo con frecuencia cambiante.
(1) cortar poder del motor: 1,5 kilovatios
(2) cortar alcance: Modificado para requisitos particulares
(3) medios del control: Control neumático
Se utiliza para sostener los tubos y puede descargar los tubos automáticamente.
(1) longitud: 6000 milímetros
(2) material: Acero inoxidable
(3) descarga de método: Descarga neumática
Nuestras ventajas
- Siempre nueva tecnología de la mejora
Estamos continuamente a hacer el desarrollo en nueva tecnología y al nuevo diseño siempre. esto guardar nuestra situación llana technolgy de la máquina delante del nivel del mundo.
Enfocamos la calidad de la máquina, ahorro de la energía, actuando mantenimiento fácil y conveniente.
- ¡Consideramos diversa petición de diversos compradores, intentamos nuestro mejor para encontrarse su para satisfacer!
Multi-funciones
Nuestra máquina puede hacer el alambre de acero que pasa la manguera en línea al producir la manguera.
Nuestra máquina puede hacer el cable eléctrico de los pedazos 1-9 que pasa la manguera al producir la manguera.
Nuestra máquina puede hacer el tubo plástico que pasa la manguera en línea al producir la manguera
También tenemos el tipo máquina del vacío, que puede hacer la manguera especial de la forma, y producir de la velocidad.
- Máquina fuerte usando larga vida
Nuestro peso total de la máquina es más alto que el otro fabricante el 30%, porque estamos utilizando el material muy fuerte.
Nuestras piezas eléctricas de la marca famosa de alta calidad del uso de la máquina como SIEMENS, OMRON, ABB
Maquinaria provechosa para ambas partes podemos suministrar las máquinas importantes como debajo de 10items:
1, mezclador (vertical, u horizontal), polvo de alta velocidad del PVC del mixer~~~for;
2, extrusor de solo tornillo;
3, extrusor de tornillo gemelo cónico;
4, 2layer; 3 capas; 4 línea de la coextrusión del tubo de la capa PPR; PPR, PE, HDPE, cadena de producción del tubo PE-RT;
5, línea acanalada de la protuberancia del tubo (acanalado de un sólo recinto; Pared doble acanalada);
6, línea de la coextrusión del tubo del PVC de 3 capas; Cadena de producción del tubo del PVC;
7, cadena de producción del tubo de la cavidad del PVC 2;
8, cadena de producción del tubo de la cavidad del PVC 4;
9, máquina belling del tubo;
10, línea de granulación (PE, PP, PVC)
La maquinaria provechosa para ambas partes Co., Ltd. de Qingdao es un nuevo tipo de empresa de alta tecnología que se especializa en R y D y de producción de máquina de la protuberancia. Los productos principales de la compañía -- cadena de producción completa de la protuberancia plástica del tubo.
Nuestra tecnología de producción de la máquina acanalada del tubo de la pared sola/doble, de la máquina espiral del tubo del carbono y de la máquina sólida del tubo de la pared ha estado siempre en la posición principal en la industria.
¡Si usted necesita el equipo plástico de la protuberancia, no dude en entrarme en contacto con por favor!
