Datos del producto:
|
| Tipo de producto: | Tubo de los PP PE | L/D: | 33:1 |
|---|---|---|---|
| Material: | 38CrMoAlA | Tornillo no.: | Monohélice |
| Automatizado: | Automatizado | Modo de alimentación: | Una alimentación |
| Alta luz: | 50 pares del tubo de la línea acanalada de la protuberancia,Los PP PE acanalaron la línea de la protuberancia del tubo,50 pares del tubo de la cadena de producción acanalada |
||
1.Plastic acanaló el tubo (PE, PP, PVC, PA) ampliamente utilizado en la conexión del alambre de la maquinaria de la máquina-herramienta y el gabinete de control eléctrico de la caja, el producto es hermoso, ligero y durable, ampliamente utilizado en arnés de cable automotriz, arnés de cable electrónico, mecánico y otros campos.
2.The acanaló la línea de la protuberancia del tubo incluye un alimentador y una tolva de sequía, SJ65 un extrusor monohélice, un dado del vacío, formando módulos, una máquina de formación y una devanadera.
2.Features:
1. control de la pantalla táctil, fácil actuar
2.4-32m m sin las herramientas, adaptador del catéter
movimiento 3.Stepper, tracción de la correa, velocidad y estabilidad
4. asequible
| NO. | Nombre | Calidad |
| 1 | Alimentador automático | 1 |
| 2 | Extrusor de solo tornillo SJ45/30 con el cargador auto del vacío | 1 |
| 3 | Muere la cabeza | 8 |
| 4 | módulos | 8 |
| 5 | Corrugater con el molde | 2 |
| 6 | Cortador | 1 |
| 7 | Devanadera con el módulo editado del metro | 1 |
Especificación del molde 50 pares del corrugación de los PP PE/línea acanalada de la protuberancia del tubo

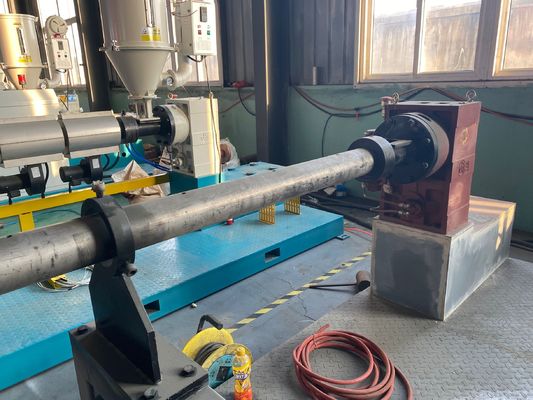

Especificación del extrusor65/33 de SJ
Características del funcionamiento:
Tornillo: Salida grande y ratio de L/D. con concepto del plastication de la baja temperatura.
Barril: el barril se hace de la aleación de acero especial, y se equipa de la hoja termal de aluminio con el sistema de refrigeración por aire.
Caja de cambios: los engranajes se hacen de la aleación de acero con el tratamiento térmico y se acaban con el pulido superficial de la precisión. Usando sistema de enfriamiento de la inyección del aceite, reduce ruido al actuar bajo alta RPM y aumenta la vida de engranajes.
Inventor: Tabla de la temperatura de ABB: Contactor de Omron: Simens
| Modelo | GSJ-65/33 |
| Saca la altura central | 1100m m |
| Tornillo de la eficacia alta | |
| Diámetro | 65milímetros |
| L/D | 33:1 |
| Material | 38CrMoAlA |
| Tratamiento superficial | Nitrided y pulido |
| Barril | |
| Material | 38CrMoAlA |
| Tratamiento superficial interno | Nitrided, tierra |
| Método de calefacción | Por de cerámica |
| Zonas de control de calefacción | zonas |
| Sistema de enfriamiento | Por la fan del ventilador |
| Zonas de enfriamiento | 4zonas |
| Poder de enfriamiento | 0,2 KW/zone |
| Caja de cambios | |
| Material de la casa | QT200 |
| Con engranaje | Engranajes helicoidales |
| Material del engranaje | 20CrMnTi |
| Tratamiento térmico de la superficie del engranaje | Amortiguamiento |
| Material de los transportes de las hachas | 40Cr Transporte de alta calidad importado |
| Motor principal | 22KW |
Corrugación de 2.PP PE/línea acanalada de la protuberancia del tubo: El molde muere con los módulos
estándarde 1,1moldes: Diámetro interno: 1,5" 2"
2,2 dado delcalentador adoptar el calentador de la fundición de aluminio, calentador de la mica para el dado de la boca.
2,3unidadde lacalibración: El material de la unidad de clasificación es cobre de alta calidad de la resistencia que lleva
2,4 bloque del molde: AL
2,5 todo el corredor interno de los moldes es acero plateado y buen del cromo del molde.
material 2,6: 40Cr y nitrided
2,7 módulos: 50 pares

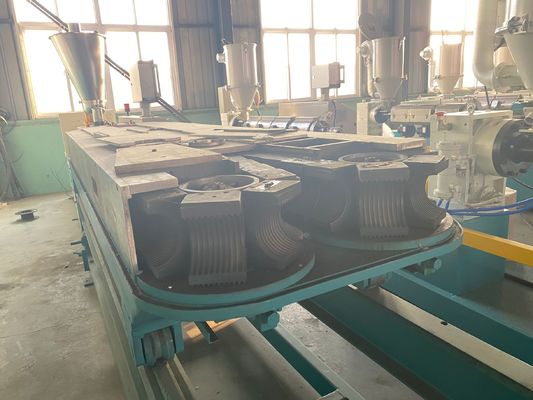

3. corrugación de los PP PE/línea acanalada de la protuberancia del tubo: El estilo acanalado que formaba la máquina una fijó
3,1estructura horizontal
3,2motormóvilarriba/abajode loscorrugadores 2,2kilovatios
3,3lapistade laguía el material es 40Cr
3,4el materialdeasiento delbloque es 40Cr, nitrided
3,5pistatrasera/delantera
3,6 bombade aceite delsistemahydráulico: 1.1KW
3,7loscorrugadoresviajan en automóvili elkilovatiox del motorde CA 2,21 corrugación delsetPP PE/línea acanalada de la protuberancia del tubo:
3,8 engranajes helicoidalesde lacaja deengranajes de loscorrugadores
3,9loscorrugadoresque refrescan el bloque son refrescados por el aire, ventilador de 0.25KW x5set
4. Corrugación de los PP PE/línea acanalada de la protuberancia del tubo: recorrido del equipo del tubo de la máquina y del encogimiento un sistema
5. Corrugación de los PP PE/línea acanalada de la protuberancia del tubo: Cortador
