Línea acanalada de un sólo recinto de la protuberancia del tubo del diámetro 12-50m m que hace la máquina

Línea acanalada de un sólo recinto de la protuberancia del tubo del diámetro 12-50m m que hace la máquina

La línea acanalada de un sólo recinto de la protuberancia del tubo del diámetro 12-50m m que hace la máquina desarrollada por nosotros se ofrece de la estructura única, alto nivel de operación automática, fácil y de funcionamiento continuo confiable estable de la fabricación.

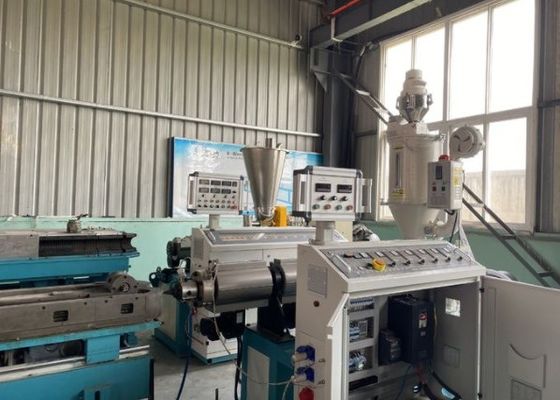

1. Extrusor monohélice o del gemelo-extrusor (con la máquina de alimentación automática)

Según los requisitos de diversos diámetros y de diversa salida de tubos, tenemos muchos modelos del solo tornillo especial

extrusores a elegir de. Adopta una estructura especialmente diseñada del tornillo, que puede calentar, plastificar uniformemente la materia prima y

sacan los tubos.

(1) motor: Marca de Siemens

(2) inversor: Marca de ABB

(3) contactor: Marca de Siemens

(4) regulador de temperatura: Marca de Omron

(5) PLC: Marca de Siemens

(6) método de calefacción: Calefacción de la fundición de aluminio

(7) material del tornillo y del barril: 38CrMoAlA.

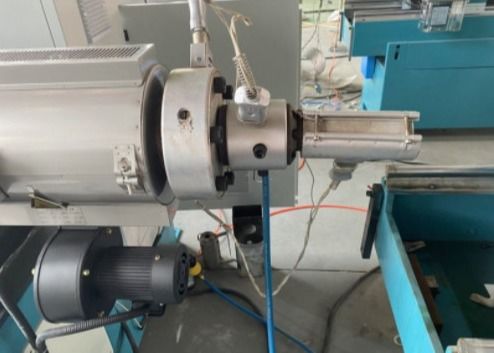

2. Molde

El molde se hace del acero de aleación de alta calidad, el canal de flujo interno es el cromo plateado y pulido altamente, que es desgaste-resistente y resistente a la corrosión; Con la manga de clasificación especial, la velocidad de la producción del producto es altura y la superficie de

el tubo es bueno.

(1) material del moldeo por extrusión: 40Cr.

(2) material del molde de la calibración: Lata usable ZQSn5-2-5 de bronce.

(3) tamaño: Modificado para requisitos particulares

3. Máquina de formación acanalada

El dispositivo acanalado del formig puede calibrar y refrescar el tubo del molde.

(1) estructura horizontal.

(2) el material de la pista de la guía es 40Cr.

(3) el material de asiento del bloque es 40Cr, nitrided.

(4) motor de CA: 2.2KW x 1 sistema.

(5) los bloques son refrescados por la fan de la refrigeración por aire.

4. Máquina del recorrido-apagado

La máquina del recorrido-apagado puede transportar el tubo.

(1) método del recorrido-apagado: Por las correas y las pistas de orugas.

(2) velocidad del recorrido-apagado: 1-20 m/min.

(3) adopta el inversor de ABB.

(4) presionar método: El presionar neumático.

(5) longitud de fijación con abrazadera eficaz: 1200-2800m m.

5. Cortadora

(1) tipo: Cortadora del cuchillo y cortadora planetaria.

(2) cortar poder: 2.2/3/4/6.9kw

(3) sistema de control del PLC, usando contador del metro o el interruptor del sensor para el ajuste de la longitud deseada.

6. Máquina de bobina

Utiliza la cuenta del metro y la unidad de regulación delicadas y exactas del código.

Motor de esfuerzo de torsión: Los 4-6N/M o adaptable.

Línea acanalada de un sólo recinto de la protuberancia del tubo del diámetro 12-50m m que hace áreas de aplicación de la máquina:

Utilizado para la protección del alambre en los ferrocarriles, los motores, la ingeniería de sistemas del tráfico, machineries de los acondicionadores de aire los diversos, las centrales eléctricas, las industrias químicas, el sistema de distribución de poder, los buques, las mansiones, los edificios de la fábrica así como las ubicaciones expuestas de los aires libres.

Línea acanalada de un sólo recinto de la protuberancia del tubo del diámetro 12-50m m que hace uso de la máquina:

Alambres/cables y abastecimiento del aislamiento, impermeabilización de protección así como perspectiva hermosa del cableado.
